Effektiv temperaturkontrol
Væskekøleteknologi gør det muligt for det kommercielle energilagringssystem at kontrollere batterietemperaturen nøjagtigt og derved undgå virkningen af overophedning eller overkøling, forbedring af batteriets levetid og sikre forbedring af opladning og udledningseffektivitet, sikre, at batterietemperaturforskellen altid holdes inden for 3 grader, hvilket kan øge opladning\/afskrivningshastigheden ved ca. 20% og reducere batteriets aldring med ca. 30%.
Omfattende sikkerhedsbeskyttelse
Gennem tredobbelt isoleringsovervågning og eksplosionssikkert design minimeres batterisystemets sikkerhedsrisici i det største omfang, hvilket sikrer, at den langsigtede stabilitet i det kommercielle energilagringssystem i forskellige miljøer, og systemets brandbeskyttelse kan understøtte at arbejde i høje temperaturmiljøer op til 800 grad.
Intelligent beskyttelse
Det kommercielle energilagringssystem er udstyret med intelligente beskyttelsesfunktioner, der kan overvåge driftsstatus for batteripakken i realtid, der dækker flere beskyttelsesfunktioner, såsom overspænding, underspænding, overstrøm og overtemperatur. Med den automatiske alarm og den varme aerosolbrandslukningsindretning kan der hurtigt tages beskyttelsesforanstaltninger, når batteriet har en unormalitet, og responstiden er mindre end 0. 5 millisekunder, hvilket i høj grad forbedrer responshastigheden og sikkerheden i systemet.
Energilagringssystemet er udstyret med en automatisk beskyttelsesfunktion, der tilbyder hurtig responstid og højpræcisionsdata-prøveudtagning. Det inkluderer et omfattende sæt beskyttelsesfunktioner for at sikre stabil og sikker drift:
Overspænding og underspændingsbeskyttelse for både hele batteripakken og individuelle celler;
Gebyr\/udladning overstrømsbeskyttelse;
Opladning og udledning over temperaturbeskyttelse;
Kortslutningsbeskyttelse og integration af en nyligt tilpasset varm aerosolbrandslukningsanordning.
Pålidelig opladning og afladning
Ved hjælp af lithiumjernphosphat (LifePo₄) batteriteknologi understøtter systemet yderst effektiv og stabil opladning og afladning. Denne batterikemi sikrer en lang cyklus levetid, høj termisk stabilitet og fremragende pålidelighed i krævende miljøer.
Beskyttelsesfrigørelsestilstand
Når batteripakken eller en individuel celle kommer ind i en overladningsbeskyttelsestilstand, nulstiller energilagringssystemet automatisk alarmen, når spændingen kommer sig tilbage til den angivne nulstillingsværdi. Denne mekanisme sikrer gendannelse af glat system og minimerer manuel indgriben.
Udligningsfunktion
Energilagringssystemet har spændingsudligningskontrol på tværs af batterier. Den vedtager en energioverførselsbaseret udligningsmetode (reserveret) for at opretholde ensartede cellespændinger og derved forbedre batterisystemets ydelse og levetid.
Kommunikationsfunktion
Energilagringssystemet understøtter samlede porte til opladning og afladning, håndtering af strøm op til 140A. Det er udstyret med 485\/kan kommunikationsgrænseflader, der muliggør problemfri integration med overvågningssystemer og letter fjernbetjening og diagnostik.
Præstation tekniske indikatorer
LVWO-væskekøling energilagringssystem vedtager en væskekølet termisk styringsløsning med en nominel kapacitet på 215KWH og en udgangseffekt på 100 kW; Det består af 5 sæt på 153,6V280AH Lithium Iron Phosphate Battery Packs, ved hjælp af certificeret lithiumjernphosphationceller, samt 1 sæt BMS-batteristyringssystem, 1 sæt af EMS Energy Management System, 1 sæt af højspændingskontrolboks, 1 sæt 8kW Energy-læskekuleringsenhed, 1 sæt af brandbeskyttelsessystem, og 1 sæt af 100 kWwwww-pc-pcs i et enkelt sæt af 8 kW Energy Liquid-cooling-enhed, 1 sæt af brandbeskyttelsessystem og 1 Sæt med 100 KWWWWWWWWW WOLS i et specialti.

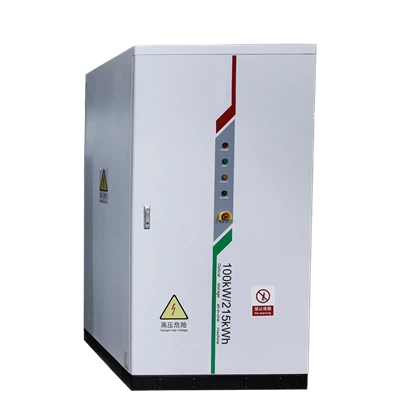

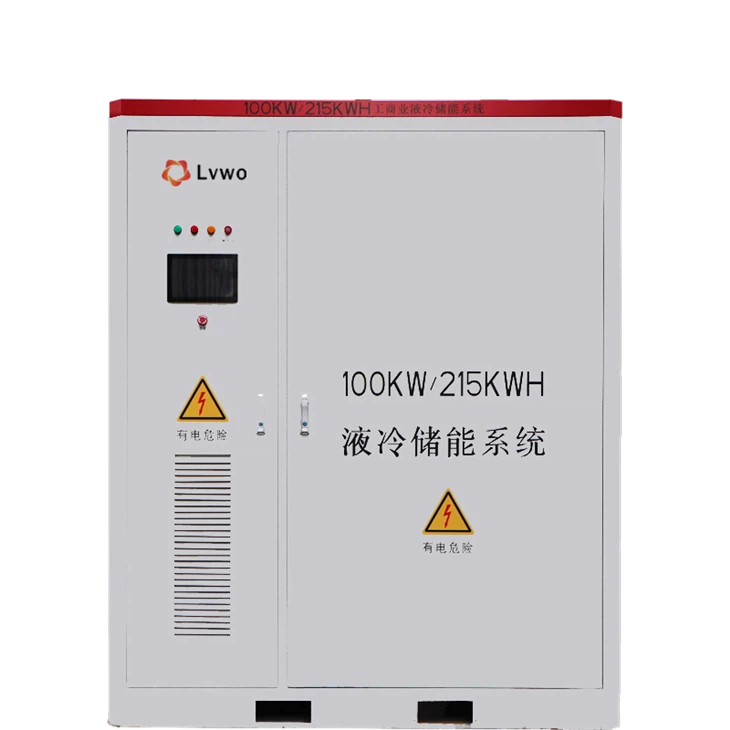

100 kW\/215KWH Liquid Cooling Energy Storage System
Modulært design, intelligente og effektive integrationsløsninger
Produkttegning
100 kW\/215KWH -konfigurationsliste
| Ingen. | Navn | Specifikationer | Mængde | Enhed |
| 1 | Energilagringssystem | 100 kW\/215KWH | 1 | sæt |
| 1.1 | Batterimodul | 280-1 P48S 43.008KWH | 5 | sæt |
| 1.2 | Højspændingsboks | 768V højspændingsboks | 1 | sæt |
| 1.3 | Celler | 3.2v280ah | 240 | PCS |
| 1.4 | Termisk styringssystem | 8 kW energilagringsvæskekøling enhed | 1 | sæt |
| 1.5 | Brandbekæmpelsessystem | Perfluorohexanonbrand Slukningssystem |
1 | sæt |
| 1.6 | BMS | 1 Master, 5 underordnede | 1 | sæt |
| 1.7 | Ems | Energistyringssystem | 1 | sæt |
| 1.8 | PCS | 100 kW | 1 | sæt |
| 1.9 | Kabine | Ikke-standard | 1 | sæt |
| 1.10 | Kabler | / | 1 | sæt |
| 1.11 | Andet tilbehør | Belysning, afbrydere, bølge, skiftende strømlys osv. | 1 | sæt |
| 1.12 | Sts | STSZ\/4 0 0kva0.4kV | 1 | sæt |
Tekniske specifikationer
| Ingen. | Genstande | Parametre | Noter | |
| 1 | Bedømt spænding | 153.6V | 48 S | |
| 2 | Batteripakke spændingsområde | 134.4-172.8V | I henhold til enkeltcelle 2.8V -3. 6V | |
| 3 | Bedømt kapacitet | 280ah | ||
| 4 | Total energi | 43.008kwh | ||
| 5 | Serie-parallel forbindelse | 48 serie 1 parallel | ||
| 6 | SOC Range | 20%-100% | ||
| 7 | Gebyr og udladningskapacitetseffektivitet | Større end eller lig med 95% | ||
| 8 | Maksimal kontinuerlig opladningsstrøm (A) | 280 | ||
| 9 | Overstrømsbeskyttelse (a) | 300 | ||
| 10 | Maksimal kontinuerlig udladningsstrøm (A) | 280 | ||
| 11 | Total vægt | 275 kg (estimering) | ||
| 12 | Omgivende relativ fugtighed | 10%-90% | ||
| 13 | Vand- og støvbeskyttelsesstandarder | IP55 | ||
| 14 | Opladning og batterisystem | Opladning og udledning -20 grad -60 grad | ||
| Udledning af omgivelsestemperatur | ||||
Parametre for energilagringssystem
| Ingen. | Genstande | Parametre | Noter | |
| 1 | Bedømt spænding | 768V | 240 S | |
| 2 | Batteripakke spændingsområde | 672-864V | Enkelt celle | |
| 2.8V-3.6V | ||||
| 3 | Bedømt kapacitet | 280ah | ||
| 4 | Total energi | 215.04kwh | ||
| 5 | Serie-parallel forbindelse | 240S1P | ||
| 6 | Antal batterikasser | 5 | ||
| 7 | Inverter | 100 kW | ||
| 8 | Cyklusliv | Mere end 6000 gange (0. 2c cyklus, stuetemperatur, kapacitetsopbevaringshastighed: 80%) |
||
| 9 | Arbejdstemperatur | Opladningstemperatur | 0 grad ~ 60 grad | |
| Udledningstemperatur | -20 grad ~ 60 grad | |||
| 10 | Maksimal opladningseffekt | 100 kW | ||
| 11 | Maksimal udledningseffekt | 100 kW | ||
| 12 | Bedømt frekvens | 50\/60Hz | ||
| 13 | Maksimal udgangseffekt | 110 kW | ||
| 14 | Sendt produktafgift | 30% -50% strømforsyning | ||
| 15 | Kommunikationsmetode | Kan 0\/rs485 | ||
| 16 | Kabinestørrelse | 11850*1390*2190mm | ||
| 17 | Batteriboks vandtæt rating | IP55 | ||
| 18 | Batteri kassevægt | 2,3 ton (estimering) | ||
| 19 | Emballagemateriale | Træpalle | ||
Arbejdsprincipdiagram over energilagringssystem
 |
+
